تقسیم کردن یک خط در GIS با یک فاصله یا درصد مشخص

برای تقسیم کردن یک خط در GIS روش های مختلفی وجود دارد که یکی از روش ها تقسیم کردن آن با یک فاصله مشخص یا درصدی از طول کل خط می باشد که به آموزش آن می پردازیم.

دستور Split در منوی Editor می تواند یک خط انتخاب شده را از نقطه شروع تا پایان با استفاده از فاصله تعیین شده، یا درصدی از کل طول یا مقدار m-value تقسیم کند. با Split کردن، یک شیپ فایل تغییر نموده و یک یا چند شیپ فایل جدید با فیلدهای اطلاعاتی شیپ فایل اولیه ایجاد می شود.

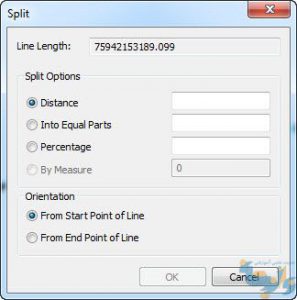

کادر محاوره ای Split طول شیپ فایل اصلی را بر اساس واحد نقشه موجود نشان می دهد تا به شما کمک کند که به درستی تقسیم را انجام دهید.

فلش های موجود بر روی شیپ فایل، جهت خط را نشان می دهد تا شما بتوانید انتخاب کنید که خط را می خواهید از نقطه شروع یا پایان آن تقسیم کنید. این فلش ها کمک خواهند کرد که خط از جهت درستی تقسیم شود.

مراحل انجام تقسیم کردن یک خط در GIS با یک فاصله یا درصد مشخص:

۱- از قسمت Editor در نوار ابزار Editor روی گزینه Start Editing کلیک کنید.

۲- روی آیکن Edit در نوارابزار Editor کلیک کرده و شیپ فایل مورد نظر را انتخاب کنید.

۳- از قسمت Editor روی Split کلیک کنید.

۴- روش تقسیم کردنی که میخواهید را انتخاب کنید.

• تقسیم کردن با یک فاصله مشخص
• تقسیم کردن با یک درصد مشخص از کل
• استفاده از m-value برای تقسیم کردن

۴- فاصله، درصد یا m-value را بر اساس روش Split انتخاب شده، وارد کنید.

۵- فلش ها بر روی خط انتخاب شده نشان داده می شوند تا جهت آن را تشخیص دهید. اگر میخواهید تقسیم کردن خط از نقطه شروع آن آغاز شود، بر روی From Start Point of Line کلیک کنید. اگر میخواهید از نقطه انتهایی خط آغاز شود، بر روی From End Point of Line کلیک کنید.

۶- بر روی OK کلیک کنید.

خط تقسیم شده و به یک یا چند شیپ فایل جدید با فیلدهای اطلاعاتی همان شیپ فایل اولیه تبدیل میشود.
