آموزش رسم نمودار در آباکوس | آموزش بارگذاری متغیر در آباکوس

در این مطلب به آموزش رسم نمودار در آباکوس و آموزش بارگذاری متغیر در آن پرداخته می شود که آموزش همراه با مثالتحلیل دینامیکی  خرپای ساده ۲بعدی می باشد.

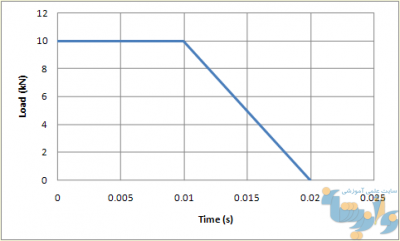

نمودار بارگذاری نسبت به زمان

توضیحاتی درباره آموزش رسم نمودار در آباکوس :

در واقع نوعی بارگذاری ضربه است که مقدار ۱۰ kN بار را بصورت ناگهانی به گره وسطی خرپا وارد می کند و پس از گذشت ۰٫۰۱ s این بار بصورت خطی کاهش یافته و در لحظه t=0.02 s به صفر می رسد. به عنوان خروجی مساله بدست آوردن عکس العمل مدل در ۰٫۰۴ ثانیه اول پس از اعمال بار و نیز نمودارهای جابجایی-زمان گره میانی خرپا و عکس العمل تکیه گاه-زمان مورد نظر است.

در این مثال با شیوه تحلیل و بررسی بارگذاریهای گذرا و رسم نمودار خروجیهای مساله آشنا خواهید شد.
